eDrawings est principalement un visualiseur, ce qui signifie que vous ne pouvez pas créer ou modifier des vues éclatées directement dans eDrawings. Les vues éclatées doivent être créées dans le logiciel SOLIDWORKS et ensuite enregistrées avec le fichier eDrawings.
Cependant, eDrawings offre d'excellentes fonctionnalités pour afficher et interagir avec les vues éclatées existantes :
Comment afficher une vue éclatée dans eDrawings :
- Ouvrez votre fichier eDrawings (.easm, .e_prt, .edrw) qui contient une vue éclatée.
- Si le fichier SOLIDWORKS d'origine avait des vues éclatées enregistrées, elles seront automatiquement incluses dans le fichier eDrawings.

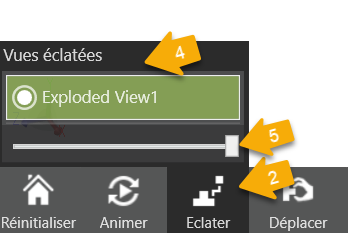

- Cliquez sur le bouton "Éclater" dans la barre d'outils ou le volet des tâches.
- Dans le volet "Vues éclatées" qui apparaît, vous verrez la liste des vues éclatées disponibles.
- Sélectionnez une vue éclatée dans la liste.
- Utilisez le curseur pour contrôler l'étendue de l'éclatement. Vous pouvez le faire glisser pour faire "exploser" ou "rattacher" les composants progressivement.
- Si il n'y a pas de vues éclatés enregistrées, eDrawing réalise en réalise un pour vous.
