Le fichier bendnoteformat.txt dans SOLIDWORKS est un fichier texte qui définit le format par défaut des notes de pliage pour les mises en plan de tôlerie. Pour le modifier, suivez ces étapes :
- Localiser le fichier bendnoteformat.txt:
- Le fichier se trouve généralement dans le répertoire d'installation de SOLIDWORKS, sous le dossier de la langue. Par exemple : C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\french\bendnoteformat.txt
- Vous pouvez également trouver l'emplacement exact en allant dans SOLIDWORKS :
- Outils > Options > Emplacements des fichiers.
- Dans le menu déroulant "Montrer les dossiers pour", recherchez "Fichier de note de lignes de pliage". L'emplacement sera indiqué.
- Ouvrir le fichier avec un éditeur de texte simple :
- Utilisez un éditeur de texte comme le Bloc-notes (Notepad), Notepad++ ou tout autre éditeur de texte. N'utilisez pas de traitement de texte comme Microsoft Word, car il pourrait ajouter des formats invisibles qui perturberaient le fichier.
- Comprendre le contenu du fichier :
- Le fichier bendnoteformat.txt contient des lignes de texte qui définissent les informations affichées dans les notes de pliage.
- Les valeurs en dehors des crochets < > sont du texte statique qui s'affichera tel quel dans la mise en plan. Vous pouvez les modifier directement.
- Les valeurs à l'intérieur des crochets < > sont des paramètres associatifs. Ce sont des variables qui se mettent à jour automatiquement en fonction des propriétés du pli (par exemple, l'angle de pliage, la direction, le rayon).
- Vous pouvez modifier l'ordre de ces paramètres ou supprimer certains, mais vous devez respecter leur format exact (avec les crochets) pour qu'ils restent associatifs.
- Exemples courants de paramètres :
- <bend-direction> : Direction du pli (HAUT/BAS, UP/DOWN)
- <bend-angle> : Angle du pli
- <bend-radius> : Rayon du pli
- <bend-order> : Ordre de pliage
Exemple de contenu typique :

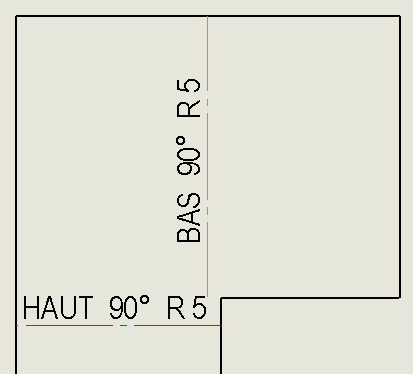

<bend-direction> <bend-angle> R<bend-radius>
Cela affichera quelque chose comme "HAUT 90° R3".
- Modifier le fichier :
- Pour changer le texte fixe : Si vous voulez que "HAUT" soit remplacé par "PLIER VERS LE HAUT", vous modifiez simplement le texte en dehors des crochets.
- Pour modifier l'ordre ou la présence des paramètres : Déplacez ou supprimez les paramètres entre crochets. Par exemple, si vous ne voulez pas afficher le rayon, supprimez R<bend-radius>.
- Pour afficher l'angle complémentaire : SOLIDWORKS utilise par défaut l'angle complémentaire. Si vous avez besoin de l'angle supplémentaire, vous devrez peut-être ajuster vos options de tôlerie ou le fichier. Un forum myCAD mentionne la possibilité de modifier ce fichier pour afficher l'angle complémentaire par défaut.
- Enregistrer le fichier :
- Après avoir effectué vos modifications, enregistrez le fichier.
- Redémarrer SOLIDWORKS (si nécessaire) :
- Parfois, SOLIDWORKS a besoin d'être redémarré pour prendre en compte les modifications apportées au fichier bendnoteformat.txt.
Points importants à retenir :
- Sauvegardez toujours une copie de l'original bendnoteformat.txt avant de le modifier. Cela vous permettra de revenir en arrière en cas de problème.
- Ces modifications n'affecteront que les nouvelles notes de pliage que vous insérerez après la modification du fichier. Les notes de pliage existantes dans vos mises en plan ne seront pas automatiquement mises à jour. Pour les mettre à jour, vous devrez peut-être recréer la vue dépliée ou les modifier manuellement.
- Vous pouvez également modifier les notes de pliage individuellement dans la mise en plan en double-cliquant dessus et en éditant le texte dans le PropertyManager de la vue de mise en plan.
En suivant ces étapes, vous pourrez personnaliser le format de vos notes de pliage dans SOLIDWORKS pour qu'il corresponde mieux à vos besoins de fabrication.
