Snel van een afbeelding naar bewerkbare CAD-schets.
In de schetsomgeving kun je een afbeelding (Sketch Picture) importeren en met de Autotrace-functie automatisch omzetten naar schetsgeometrie. Zo maak je snel bruikbare lijnen van handgetekende concepten, logo’s of tekeningen.
Zo werkt het:

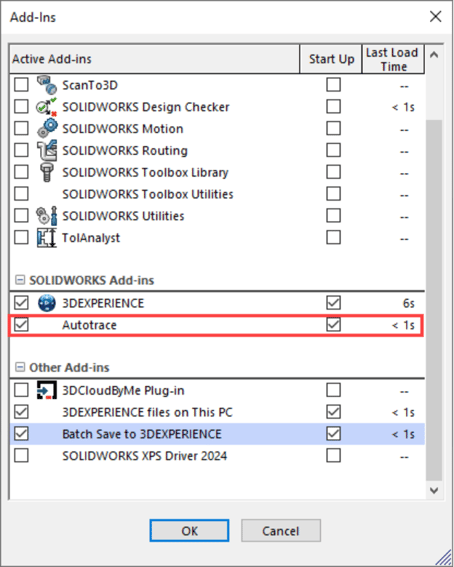

1. Activeer de Autotrace add-in.

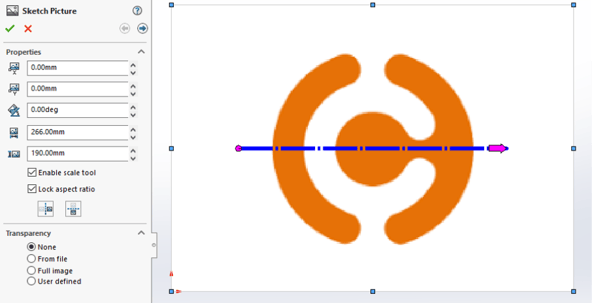

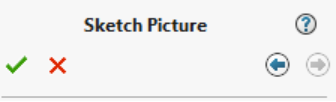

3. Selecteer en plaats je afbeelding. Pas positie en schaal aan.

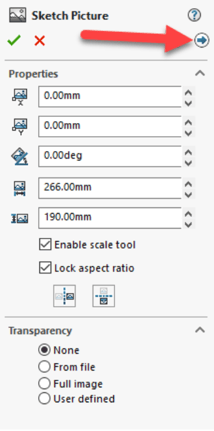

4. Klik op ‘Next'.

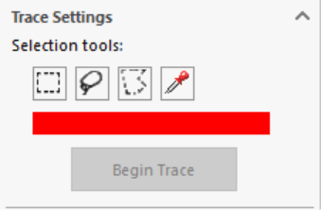

5. Selecteer een deel van de afbeelding en klik op ‘Begin Trace’.

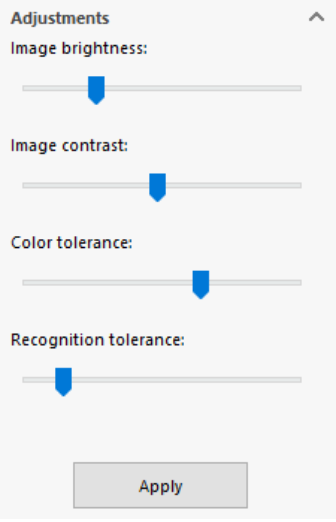

5. Stel het resultaat bij met de schuifregelaars en klik op ‘Apply’.
6. Herhaal indien nodig voor andere delen. Klik op ‘OK’ als je klaar bent.
Let op: na ‘OK’ kun je niet meer terug. Gebruik daarna de normale schetstools voor verdere bewerking.
Met deze methode zet je snel referentiebeelden om in bewerkbare CAD-schetsen, ideaal voor een vlotte start van je ontwerp.
